Bơm màng Yamada DP-10BAH 22 lít/phút – phân tích kỹ thuật chi tiết

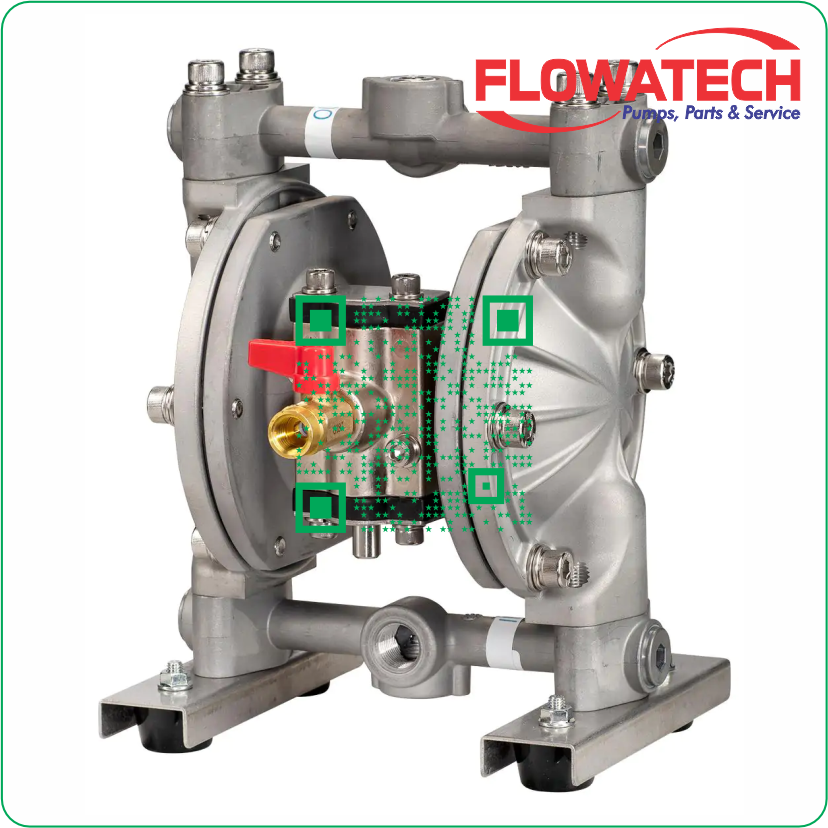

Bơm màng Yamada DP-10BAH là dòng bơm màng khí nén AODD (Air Operated Double Diaphragm Pump) được thiết kế theo tiêu chuẩn công nghiệp Nhật Bản, tối ưu cho các ứng dụng yêu cầu độ ổn định cao, kiểm soát lưu lượng chính xác và độ bền cơ học lâu dài.
Với cấu hình lưu lượng 22 lít/phút – áp suất 7.0 bar – thân nhôm – màng Hytrel, Bơm màng Yamada DP-10BAH phù hợp cho các hệ thống bơm hóa chất nhẹ, dung môi và chất lỏng có độ nhớt trung bình.
Cấu tạo kỹ thuật của Bơm màng Yamada DP-10BAH
Bơm màng Yamada DP-10BAH có cấu tạo gồm các thành phần chính:
Thân bơm (Pump Housing)
-
Vật liệu: Nhôm đúc
-
Chức năng: chịu áp lực và bảo vệ cụm màng
-
Ưu điểm: độ cứng cao, chịu va đập tốt
Màng bơm (Diaphragm – Hytrel)
-
Vật liệu: Hytrel (Thermoplastic Elastomer)
-
Đặc tính:
-
đàn hồi cao
-
chịu mài mòn
-
chịu hóa chất trung bình
-
Màng là bộ phận quan trọng nhất quyết định tuổi thọ Bơm màng Yamada DP-10BAH.
Van bi – đế van (Check Valve System)
-
Cơ chế: đóng/mở tự động theo áp suất
-
Chức năng: đảm bảo dòng chảy một chiều
Bộ chia khí (Air Valve System)
-
Điều phối khí nén vào 2 buồng màng
-
Tạo chuyển động qua lại
Nguyên lý hoạt động của Bơm màng Yamada DP-10BAH
Bơm màng Yamada DP-10BAH hoạt động theo nguyên lý:
-
Khí nén cấp vào buồng khí
-
Đẩy màng sang một phía
-
Tạo áp suất hút chất lỏng
-
Đồng thời phía đối diện đẩy chất lỏng ra ngoài
Chu trình này lặp lại liên tục → tạo dòng chảy ổn định.
Ưu điểm của nguyên lý này:
-
Không cần phớt cơ khí
-
Không rò rỉ
-
Tự mồi tốt
-
Chạy khô an toàn

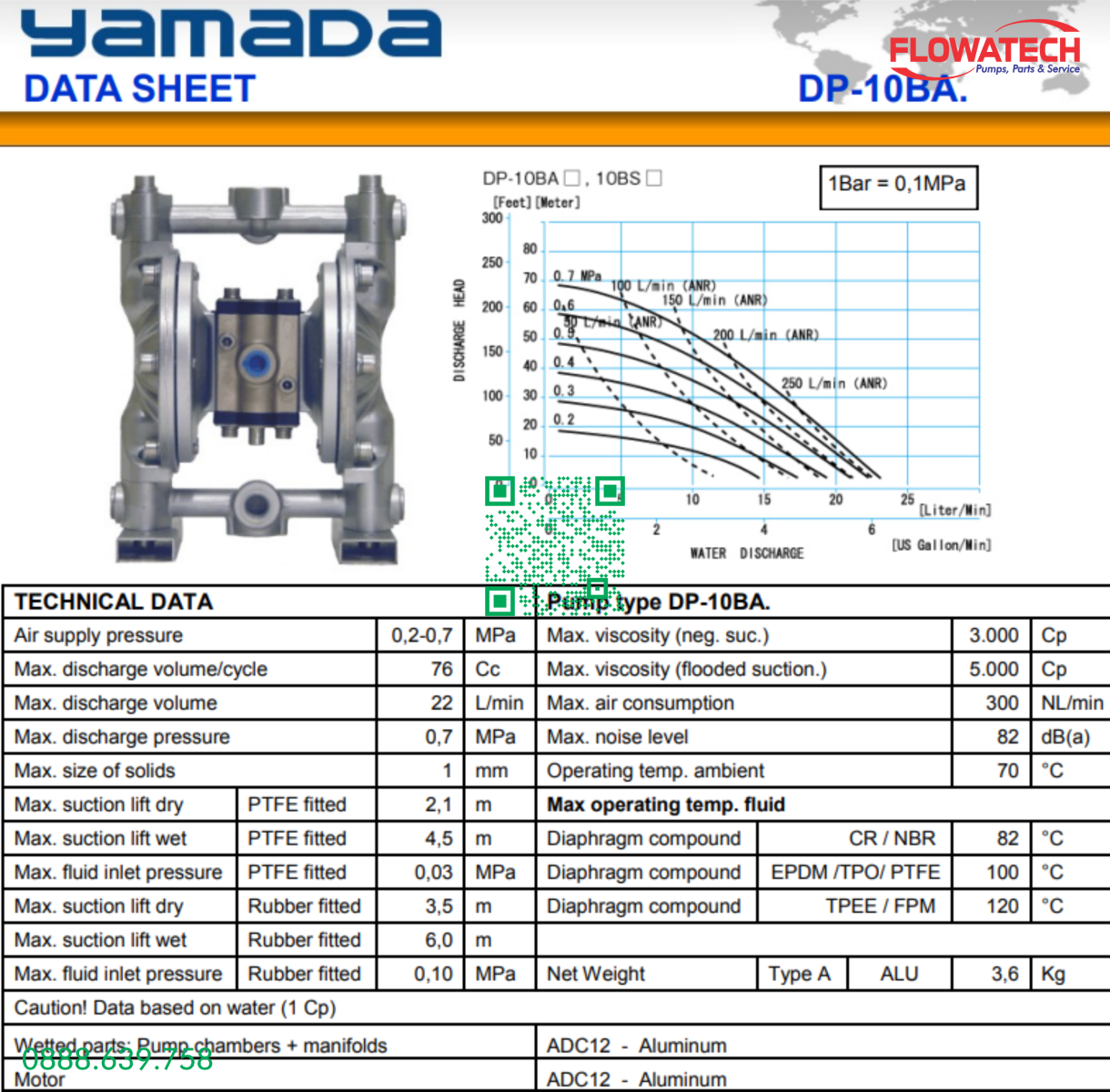

Thông số vận hành Bơm màng Yamada DP-10BAH
| Thông số | Giá trị |
|---|---|
| Lưu lượng tối đa | 22 lít/phút |
| Áp suất khí | 7.0 bar |
| Size cổng | 3/8 inch |
| Vật liệu thân | Nhôm |
| Màng | Hytrel |
| Kiểu bơm | AODD |
| Xuất xứ | Nhật Bản |
Đặc tính kỹ thuật nổi bật của Bơm màng Yamada DP-10BAH
Hiệu suất thể tích ổn định
Bơm màng Yamada DP-10BAH có hiệu suất thể tích cao nhờ:
-
thiết kế buồng bơm tối ưu
-
giảm tổn thất áp suất
Khả năng tự mồi cao
Có thể hút chất lỏng từ độ sâu mà không cần mồi ban đầu.
Độ kín tuyệt đối
Không sử dụng phớt → loại bỏ nguy cơ rò rỉ hóa chất.
Chịu mài mòn tốt
Màng Hytrel phù hợp với:
-
chất lỏng có hạt nhỏ
-
dung dịch có độ nhớt
Tối ưu chi phí vận hành
-
tiêu hao khí thấp
-
dễ bảo trì
-
tuổi thọ cao
Ứng dụng kỹ thuật của Bơm màng Yamada DP-10BAH
Hệ thống hóa chất nhẹ
Bơm màng Yamada DP-10BAH phù hợp với:
-
dung môi
-
chất tẩy rửa
-
hóa chất không quá ăn mòn
Hệ thống định lượng phụ trợ
Được dùng trong:
-
dây chuyền sản xuất
-
hệ thống cấp hóa chất nhỏ
Ngành in – sơn
Khả năng bơm chất lỏng nhớt giúp:
-
bơm mực in
-
bơm sơn
So sánh vật liệu màng Hytrel vs PTFE
| Tiêu chí | Hytrel | PTFE |
|---|---|---|
| Độ đàn hồi | Cao | Thấp |
| Chịu mài mòn | Tốt | Trung bình |
| Chống hóa chất | Trung bình | Rất cao |
| Giá | Thấp hơn | Cao hơn |
👉 Bơm màng Yamada DP-10BAH phù hợp khi cần độ bền cơ học > chống hóa chất cực mạnh
Hướng dẫn lựa chọn và lắp đặt Bơm màng Yamada DP-10BAH
Lựa chọn đúng model
Cần xác định:
-
lưu lượng yêu cầu
-
áp suất hệ thống
-
loại chất lỏng
Lắp đặt kỹ thuật
-
đặt bơm gần nguồn cấp
-
sử dụng lọc khí
-
điều chỉnh áp suất khí phù hợp
Bảo trì định kỳ
-
kiểm tra màng
-
kiểm tra van
-
vệ sinh buồng bơm
Flowatech – Đơn vị cung cấp Bơm màng Yamada DP-10BAH chính hãng
Flowatech cung cấp giải pháp bơm công nghiệp chuyên sâu với đội ngũ kỹ sư giàu kinh nghiệm.
Khi mua Bơm màng Yamada DP-10BAH tại Flowatech:
-
hàng chính hãng Nhật
-
CO – CQ đầy đủ
-
tư vấn kỹ thuật chuyên sâu
-
hỗ trợ toàn quốc
