Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014 – Phân tích kỹ thuật chuyên sâu

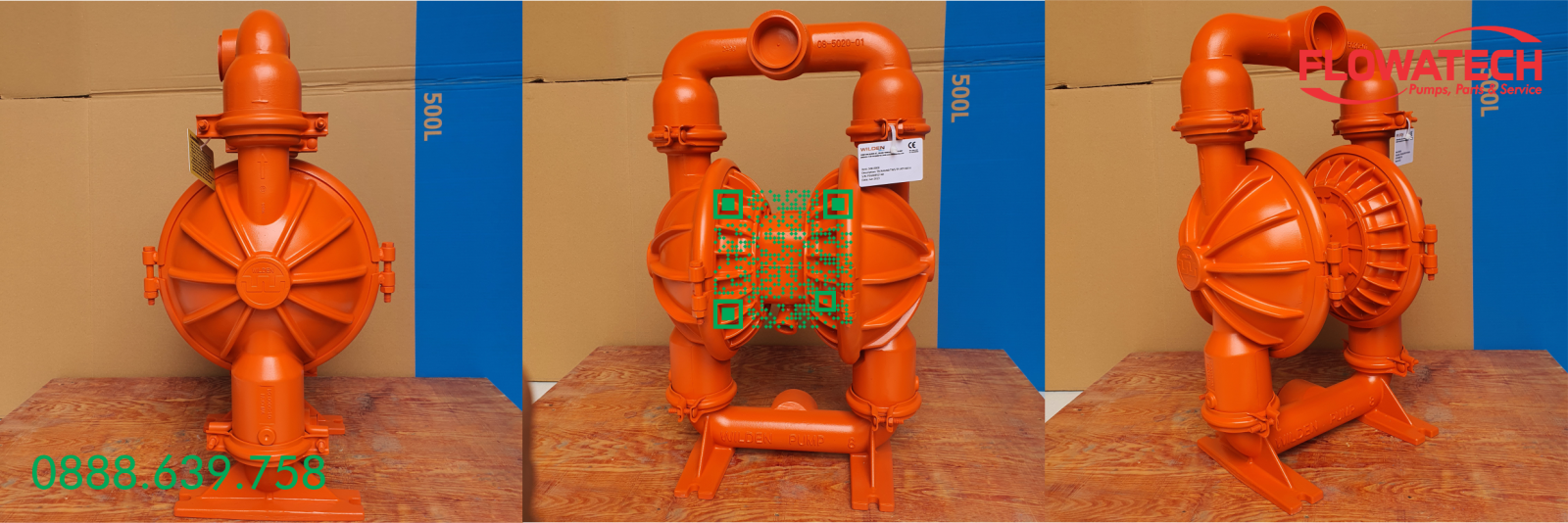

Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014 là model AODD hạng nặng của Wilden (Mỹ) được thiết kế cho các hệ thống yêu cầu lưu lượng rất lớn, áp lực cao và độ bền cơ học vượt trội. Với thân nhôm chịu lực và màng cao su Neoprene (Neo), bơm đạt lưu lượng danh định 617 Lít/phút ở áp suất tới 8.6 bar, cổng hút/xả tiêu chuẩn 2 inch. Sản phẩm do Flowatech phân phối chính hãng, kèm dịch vụ kỹ thuật – phụ tùng đầy đủ.
1) Kiến trúc AODD của Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014
Cấu hình tổng thể
Model T8 thuộc dòng 2-inch với kết cấu mô-đun:
-
Thân nhôm đúc dày, phân khoang rõ ràng.
-
Hai buồng bơm đối xứng tạo chu kỳ hút–đẩy luân phiên.
-
Màng Neoprene đàn hồi, chịu mỏi tốt.
-
Van bi/đĩa một chiều (tùy cấu hình) tối ưu dòng chảy.
-
Cụm phân phối khí Pro-Flo® (đặc trưng Wilden) kiểm soát đảo chiều mượt.
Chu trình làm việc
Khí nén tác động màng A đẩy lưu chất → màng B tạo chân không hút. Tại cuối hành trình, van khí đảo chiều tức thời; chu kỳ lặp lại tạo dòng chảy liên tục. Kiến trúc này đem lại:
-
Tự mồi.
-
Chạy khô không hỏng.
-
Dòng ra “hiền”, không cắt dòng.
2) Phân tích vật liệu: Nhôm & Neoprene (Neo)
Thân nhôm – cơ học & nhiệt
-
Tỷ số bền/khối lượng cao → giảm tải kết cấu.
-
Tản nhiệt tốt giúp ổn định khe hở – gioăng.
-
Phù hợp nhà xưởng khô ráo, hóa chất nhẹ–vừa.
Màng Neoprene (Neo)
Điểm mạnh của Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014 nằm ở cao su Neo:
-
Chịu dầu mỡ, thời tiết.
-
Đàn hồi cao → biên độ dao động bền.
-
Chịu mài mòn nhẹ.
Lưu ý: Neo không phải lựa chọn tối ưu cho axit/kiềm mạnh; cần PTFE khi môi chất khắc nghiệt.

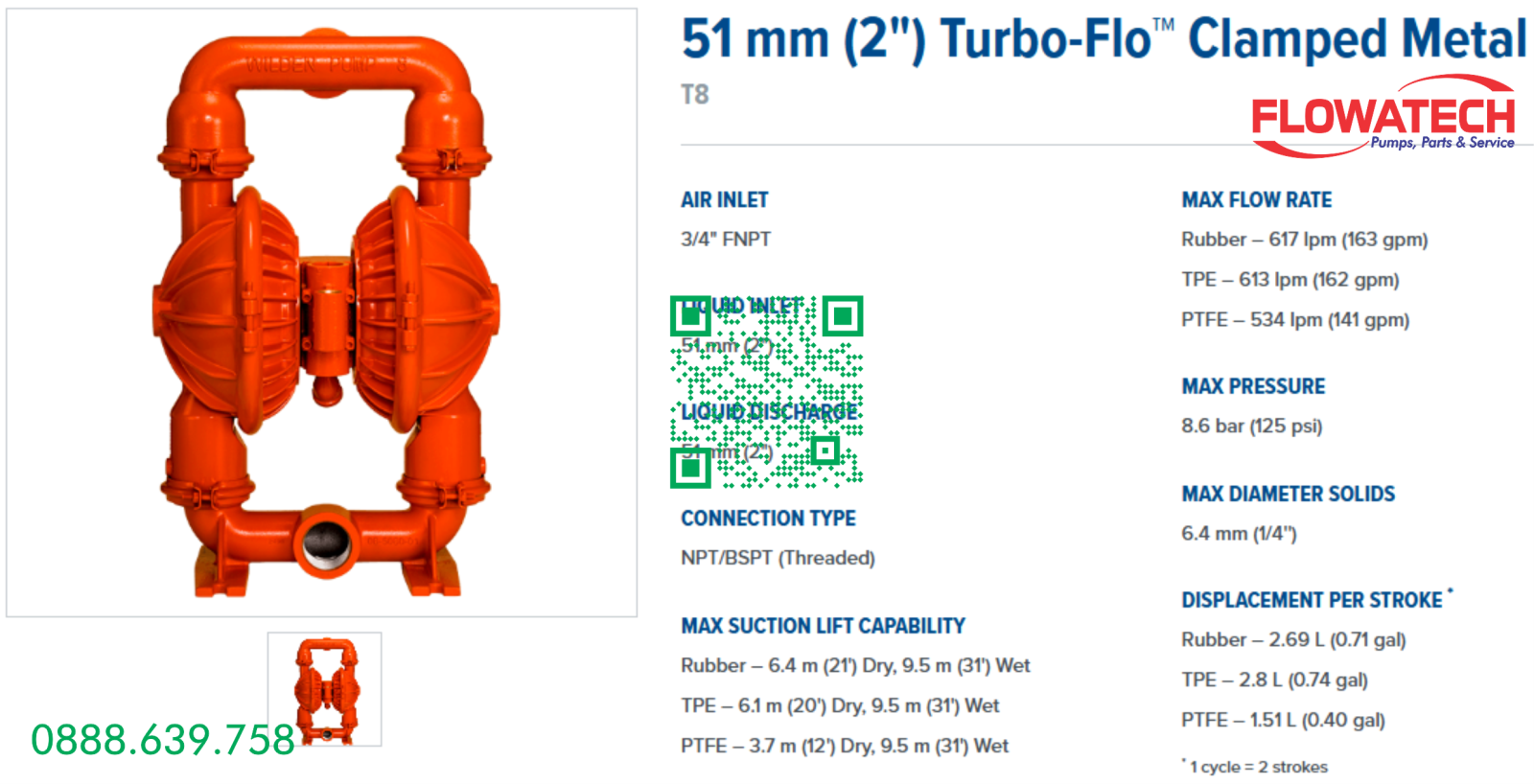

3) Thông số kỹ thuật Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014
| Thông số | Giá trị | Ý nghĩa vận hành |
|---|---|---|
| Model | T8/AAAAB/NES/NES/NE/0014 | Phiên bản Neo – thân nhôm |
| Lưu lượng | 617 L/phút | Phù hợp trung chuyển lớn |
| Áp suất | 8.6 bar | Đẩy xa, bù tổn thất |
| Cổng | 2 inch | Tương thích ống phổ thông |
| Nguồn | Khí nén | An toàn cháy nổ |
Đánh giá hiệu năng:
-
Áp cao giúp vượt tổn thất cục bộ (co, van, cao độ).
-
Lưu lượng lớn giảm thời gian chu kỳ bơm.
4) Ổn định dòng & tổn thất áp trong Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014
-
Van khí Pro-Flo® giảm sụt áp khí → tăng hiệu suất.
-
Tiết diện 2” hạn chế ma sát thủy lực.
-
Hành trình màng dài tối ưu thể tích quét mỗi chu kỳ.
Khi thiết kế đường ống, khuyến nghị:
-
Hạn chế “thắt cổ chai”.
-
Dùng ống mềm đoạn ngắn để giảm rung.
-
Lắp giảm xung nếu hệ rất nhạy.
5) Ứng dụng kỹ thuật tiêu biểu Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014
Xử lý nước – nước thải
Bơm nước thô, bùn loãng, hóa chất trung tính.
Sơn – mực in
Trung chuyển dung môi thường, bột màu.
Công nghiệp dầu mỡ
Dầu bôi trơn, phụ gia.
Khai khoáng – vật liệu
Bùn, huyền phù mài mòn nhẹ.
6) So sánh Neo với NBR & PTFE
| Thuộc tính | Neo | NBR | PTFE |
|---|---|---|---|
| Đàn hồi | Cao | Cao | Vừa |
| Kháng dầu | Tốt | Rất tốt | Rất tốt |
| Kháng axit | Thấp | Thấp–Vừa | Rất cao |
| Chi phí | Hợp lý | Hợp lý | Cao |
Kết luận: Với dầu mỡ và môi trường phổ thông, Neo tối ưu chi phí/tuổi thọ.
7) Lắp đặt – vận hành – bảo trì
Lắp đặt
-
Bệ phẳng, bắt bulông chống rung.
-
Ống 2” đồng cỡ.
-
Bố trí FRL cho khí.
Vận hành
-
Áp khuyến nghị 6–8 bar.
-
Tránh vận hành vượt lưu lượng danh định với môi chất nhớt cao.
Bảo trì
-
Soát màng Neo theo chu kỳ tải.
-
Làm sạch van một chiều.
-
Kiểm tra gioăng khí.
8) Flowatech – bảo chứng kỹ thuật cho Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014
Khi mua Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014 tại Flowatech, bạn nhận:
-
CO/CQ chính hãng.
-
Tư vấn cấu hình.
-
Phụ tùng sẵn.
-
Dịch vụ hiện trường.
Liên kết nội bộ
9) Câu hỏi kỹ thuật nhanh
Neo có chịu ozone/nắng? – Tốt hơn nhiều cao su thường.
Chạy khô? – Được, trong thời gian ngắn.
Môi chất nhớt? – Được, lưu lượng sẽ giảm.
Kết luận Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014
Với áp 8.6 bar, lưu lượng 617 L/phút và cấu hình Neo–nhôm, Bơm màng Wilden T8/AAAAB/NES/NES/NE/0014 là lựa chọn kỹ thuật vững chắc cho trung chuyển quy mô lớn.
